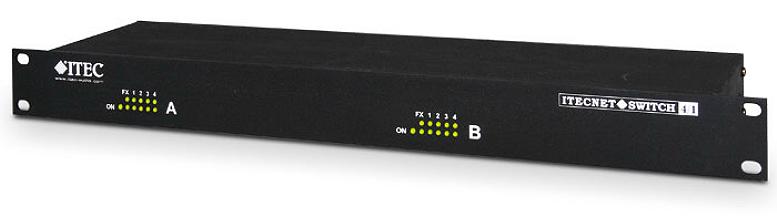

ITEC*NET SWITCH 4/  MREŽNO STIKALO

ITEC SWITCH 4-1   777 X

.

Certificirano omrežno stikalo (po EN 54-16) z 2 x 4 Ethernet (IEEE802.3u standardom)  in 2 fiber LWL port. Napetost 24 VDC in tako kot vse druge ITEC*NET komponente ustreza tudi za priklop na rezervno napajanje. Dimenzije 19”/ 1U.

  • Dve ločeni Ethernet stikali v enem ohišju
  • 2x 4 bakrena vrata (RJ45, 10/100 / 1000Base-T)
  • 2x LWL-Port (Duplex-SC)
  • Ohišje v 19'' / 1HU-Formatu
  • Omogoča ustvarjanje dosledno podvojenega omrežja
  • Delovanje v DC 24 V na osnovi EN 54-4-certificiranih napajalnih enot

ITEC*NET načeloma temelji na IEEE 802.3 Ethernet, Layer 2, 100 Mbit / s duplex standardu.
To pomeni, da  za vzpostavitev mreže lahko uporabite vse standardne komponente računalniškega sveta za mreženje ITEC*NET naprave.
Vendar pa so SWITCHES/sistem stikala sistemsko relevantne komponente.
S tem povezano morajo biti za vzpostavitev elektro akustičnega varnostnega sistema certificirani v skladu z EN 54-16.
Ker pa vodilni proizvajalci omrežnih stikal do danes za zahtevan standard teh požarnih alarmov certificirane naprave nimajo v programu, smo SWITCH/ stikalo razvili sami in izdelovali po meri ITEC*NET zahteve.
Med drugim je to:  opremljeno s priklopi za povezave z optičnimi vlakni za prenos preko dolge razdalje in z single-supply 24VDC napajanjem za priključitev na certificirane oskrbe z električno energijo objektov.
Sistem je certificiran po EN 54-16: EC Certifikat štev.: 1293-CDP-0246
 ITEC-NET Switch4/1 zagotavlja, da lahko zgradite celotno omrežje s komponentami enake zanesljivost, trajnosti in robustnosti.
Tudi za omrežna stikala velja kot za vse druge ITEC*NET Komponente enako, dolgoletna razpoložljivost komponent in rezervnih delov.
Samo tako smo sposobni zagotoviti zahteve certificiranja po EN 54-16.



KAZALNIKI NA SPREDNJI STRANI ENOTE

ITEC SWITCH 4-1   SPREDAJ   777 X

  • 1 - Kazalnik delovanja blok A
  • 2 - LED za LWL-Port A (optična vlakna)
  • 3 - LED za Porte 1 - 4 A
  • 4 - tako kot 1, vendar za blok B
  • 4 - tako kot 2, vendar za blok B
  • 4 - ako kot 3, vendar za blok B

LED za LWL porte (optičnih vlaken) in bakrene Porte, 1-4 imajo naslednje funkcije:

  • Spodnji  LED prikazuje z neprekinjeno svetlobo veljavno full-duplex povezavo do enote.
  • Zgornji LED prikazuje z otripanjem obstoječo 100 MBit povezavo z drugo enoto.

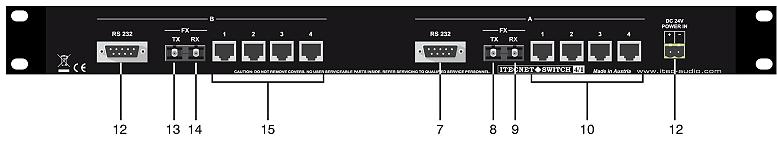

PRIKLJUČKI NA ZADNJI STRANI ENOTE

ITEC SWITCH 4-1   ZADAJ   777 X

  • 7    - RS-232 vmesnik blok A
  • 8    - LWL-Port Block A, TX (pošlji)
  • 9    - LWL-Port Block A, RX (sprejmi)
  • 10  - RJ45 vtičnice za bakrene Porte 1-4 A
  • 11  - 24V DC
  • 12  - kot 7, vendar za Blok B
  • 13  - kot 8, vendar za Blok B
  • 14  - kot 9, vendar za Blok B
  • 15  - kot 10, vendar za Blok B

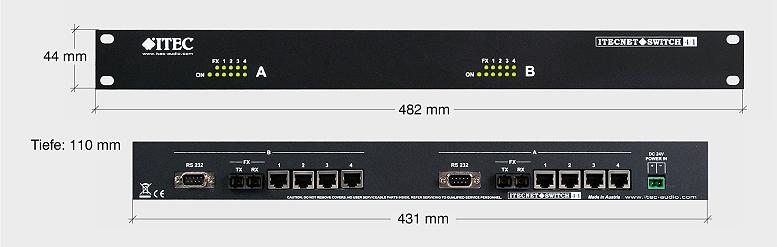

ITEC*NET SWITCH 4/1 TEHNIČNI PODATKI

ITEC SWITCH 4-1   MERE   777 X

SPLOŠNO

NAPAJANJE

Eksterni napajalnik ali 24 V DC   ( 18V < U > 32V )

PORABA @ 24V

160 mA prosti tok, +10 mA na aktivnem Portu   -  260 mA polna obremenitev

MERE

482 x 44 x 125 mm (Š x V x G), 19“ / 1HE    ( 1U )

TEŽA

2,4 kg

OMREŽJE

STANDARD


Skladen z IEEE 802u 100Base-TX, 100Base-FX Standard
Skladen z IEEE 802.3 10Base (ni relevantno za  ITECNET)

PORT

BAKER

2 x 4 Ports  RJ45 vtičnice

LWL

2 x LWL Ports na  SC-priklope

VMESNIK

RS 232

Za konfiguracijo (v pripravi)

Vse informacije so brez jamstva, tehnične spremembe so možne kadarkoli.

ITEC SWITCH 4-1 SISTEM   777 X

V prihodnje bodo varnostni zvočni sistemi nadomestili klasične alarmne sirene. Razlog je preprost.
Le malo ljudjem je znano zaporedje tonov sirene, zato razlika med alarmom in evakuacijo ni jasna.
Ponavadi si je ni mogoče razlagati.
V nasprotju je mogoče z golim besedilom v primeru požara alarmirati zelo natančno,  in evakuirati stavbo.

Večja je stavba, več ljudi prebiva v njej, bolj pomembno je, da namestite sodoben zvočni  varnostni sistem.
Samo z jasnimi navodili stavbe ob požaru ali nesreči lahko ciljno in nadzorovano evakuirate.
