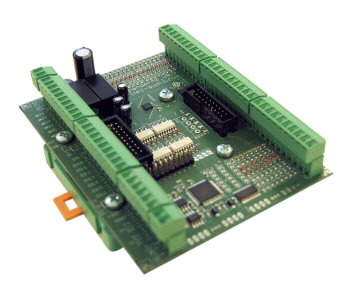

IO EXPANDER ITEC-NET System EN54-16

Eksterno napajanje:

   24VDC (18 V < U > 36V)

Poraba::

   56 mA @24V 1,4W

Notranja napetost:

   10VDC

Največja napetost:

   100mA @10VDC

Mere:

   125 x 95 x 35 mm (65 with optional analog output extension)

Teža:

   150 g

Max. dimenzija žice:

   1,5 mm˛

   Priklop preko CAT 5 je mogoč (Signals VDC+, GND, DATA+, DATA-)

Delovna temperatura:

    -5°C - +40°C

Montaža:

   Pritrditev  po DIN

Serijski vmesniki:

   Dva neodvisna vmesnika USART

RS 232 / RS485:

   9600,19200,56700,115200 BAUD

   1 module na Bus via RS485, 1 modul na RS232

Digitalni vhodi:

   16 digitalnih vhodov na plug in terminalu

Vhodna napetost:

   Low < 1,6V / High > 8V

Max. Napetost:

   36V

Vhodni tok:

   @10V approx 0,5mA @12V, 1mA @24V

Digitalni izhodi:

   16 optično izolirani odprti izhodi

Največja zunaja napetost:

   35 V / DC

Največji tok na izhod:

   80mA

Izolacija napetosti:

   3,75 kV

Analogni vhodi:

   8 analognih vhodov na plug in terminalu

Obseg:

   0 - 10V / DC

Resolucija:

   8 bit

Vhodni tok (@10V):

   cca. 0,2 mA

Analogni izhodi:

   Up to 4 PWM controlled optional hardware add on cards

Izhodna impedanca:

   10k Ohm
