ITEC NEOFOCUS:
DIGITALNO KRMILJENE ZVOČNE VRSTICE
z nastavljivo karakteristiko smeri sevanja zvoka.
NEOFOCUS Nadzorovan zvok: projekcija zvoka.
Digitalna tehnologija pri nas v podejetju ITEC že od leta 2002
 PDF PROSPEKT DOWNLOAD
|
|
|
|
|
Povsod, kjer akustični odmevni časi dosežejo ali presegajo vrednosti meritve, ki jih lahko izmerimo v koncertnih dvoranah, je zelo težko ali skoraj nemogoče doseči zadovoljive rezultate v smislu razumljivosti govora s standardnimi zvočniki.
V naših starih cerkvah, pa tudi v mnogih sodobnih zgradbah je ta odmevni čas daleč previsok in zato ti prostori zahtevajo posebne zvočne sisteme.
Prostorski akustični ukrepi bi bili zaželeni, vendar ponavadi niso izvedljivi iz ohranjevalnih razlogov ali zaradi arhitekturnih specifikacij.
Rešitev za te naloge zvočne okrepitve je:
ITEC NEOFOCUS, nadaljnji razvoj dokazane ITEC FOCUSLINE serije.
Druge prednosti v primerjavi s konvencionalnimi rešitvami
- S samo enim NEOFOCUS zvočnikom ozvočite do 600 m2 in več!
- To pomeni bistveno manj napeljave in napora namestitve
- Arhitektonsko popolna integrabilnost. Navpična montaža (brez nagiba)
- Razpoložljive barve v skladu z zahtevo

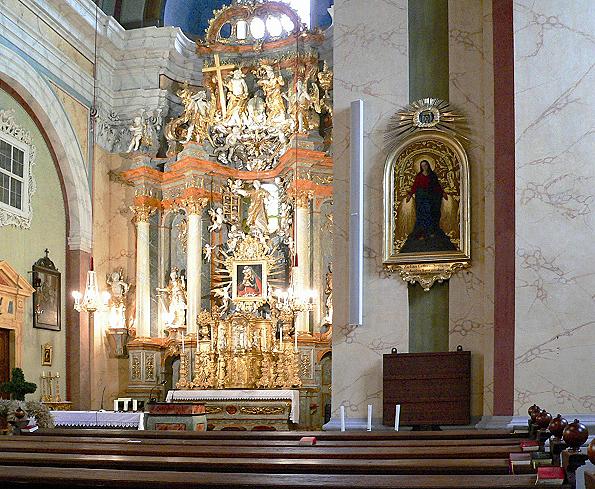

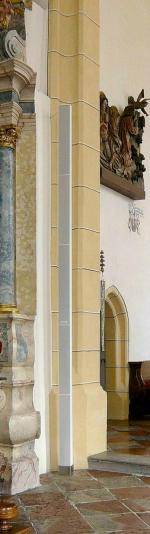

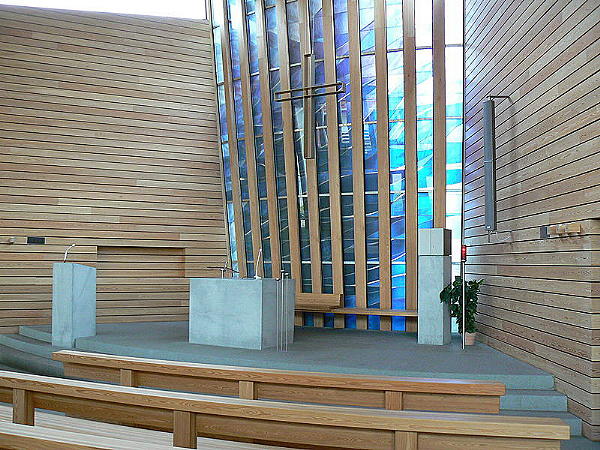

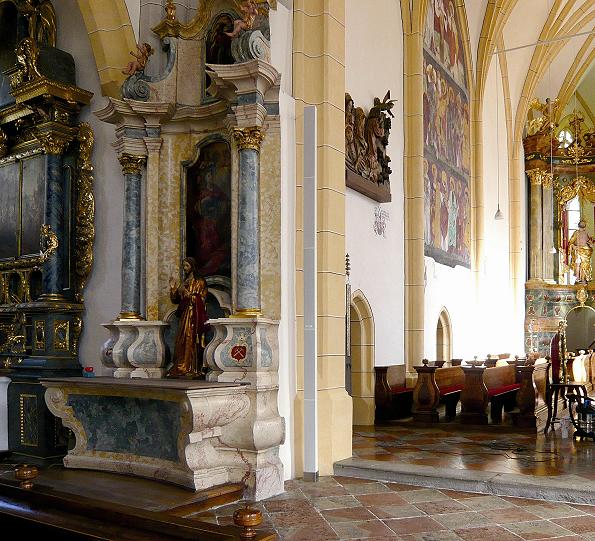

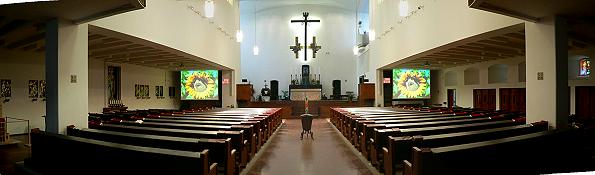

V velikih dvoranah, cerkvah in katedralah je, kot pove že samo ime, zelo "odmevno". Posledica je, da zvok tj. zvočna energija, ki nastaja v prostoru, množično reflektira na stenah, tleh in stropu.
Zato traja kar nekaj časa, da se odmev zmanjša.
To je ugodno za cerkveno glasbo in zborovsko petje, ni pa primerno za govor.
Ker teh prostorov ni mogoče spreminjati po volji s kasnejšimi gradbenimi ali akustičnimi spremembami, je potrebno poiskati ustrezno rešitev.
REŠITEV SE IMENUJE: ITEC FOCUS ZVOČNIKI ter ITEC FOCUSCONTROL.
To so zvočne vrstice, pri katerih se vsak zvočnik poganja z lastnim signalom.
Rezultat je frontalni horizontalni val oddajanja zvoka,
vertikalno oddajanje zvoka pa je zelo omejeno.
Tako tudi v zelo odmevnih prostorih dosežete neposreden zvok na velike razdalje.
FOKUSIRAN osredotočen zvok doseže poslušalca do zadnje klopi s približno enako glasnostjo.
Idealna rešitev za velike dvorane, cerkve in druge prostore.
|
|
|
|
|
|
|
ITEC NEOFOCUS – KRMILJENE ZVOČNE VRSTICE
Po večletnem razvoju ITEC FOCUS digitalna tehnologija pri nas v podejetju ITEC, že od leta 2002 strankam odpira nove akustične različice za odmevne prostore.
Nadzorovan zvok: FOCUS - PROJEKCIJA ZVOKA znano tudi kot “Beam Steering” ali “Line Array”.
Veliko bolj ali manj uspešne imitacije so nam kmalu potrdile uspeh te ideje.
Ta tehnologija vključuje zvočnike, ojačevalnike in DSP tehnologijo, kot tudi nadzorne in krmilne naprave, programsko opreme in mrežne tehnologije.
Vse te komponente so integrativni del ITEC izdelkov in so jih razvili inženirji na sedežu družbe ITEC v Laßnitzthal/Austria .
Še ena za nas standardna značilnost je, da nadzor nad signalom in sevanja zvoka, kot tudi programska simulacija potekajo v realnem času.
Nadzor v realnem času seveda zagotavlja uporabniku ogromne prednosti v samem ozvočenju.
Uporabnik vidi v simulaciji programske opreme, kam je zvok namenjen, ob istem času pa sliši rezultat.
Načelo: „What you see is what you hear”, 'kar vidite to slišite'.
Z ITEC FOCUS - PROJEKCIJA ZVOKA je možno ozvočiti velike površine enako glasno in z najboljšo razumljivostjo govora, ne da bi po nepotrebnem spodbujali odmevnice prostora.
Pri klasičnih zvočnikih je kot sevanja odvisen od frekvence.
To pomeni, da je prenašanje zvočne radiacije pri nizkih frekvencah skoraj okroglega vzorca.
Pri visokih frekvencah je zvočna radiacija vedno bolj podobna snopu.
Klasični, navadni zvočniki ustvarjajo v odmevnih okoljih močna odmevna polja – reverb.
Iz tega seveda rezultira, celo na majhnih razdaljah, le nekaj metrov stran od zvočnikov, da razumljivosti več ni.
Sevanje klasičnega zvočnika pri različnih frekvencah
ITEC FOCUS: Sistem zvočnikov, opremljeni s tehnologijo, ki slabosti klasičnih zvočnikov in zvočnih vrstic izenači ali nadoknadi tako da je kot sevanja neodvisen od frekvence.
To pa zagotavlja neodvisno pokritost zvočne radiacije. Vsaka skupina - matrika zvočnikov v NEOFOCUS zvočnih vrsticah je pod nadzorom.
Vsak zvočnik je ločen s krmilnikom in izhodom ojačevalca na frekvenco, fazo in čas.
Rezultat je homogen, nadzorovan in nastavljiv zvok.
Algoritmi za nastavitvene nize, ter možnosti teh zvočnih vrstic so shranjeni v ITEC FOCUSCONTROL.
Zelo enostaven za uporabo z intuitivno konfiguracijsko programsko opremo ITEC SPLITDESIGN.
PREDNOSTI pasivnih zvočnih vrstic ITEC NEOFOCUS
Na trgu so na voljo predvsem "aktivni", sistemi nadzorovanih zvočnih vrstic.
Že pred veliko leti smo se iz več tehtnih razlogov odločili za zagon proizvodnje "pasivnih" zvočnih vrstic.
Predelavo signala, sestavne dele in ojačevalce pa namestimo centralno.
Ključne prednosti pasivne variante:
- Prihranki pri montaži in kablih, (potreben je samo en kabel ).
- Precejšnji prihranek stroškov, ko je potrebna namestitev dveh NEOFOCUS zvočnih vrstic (možna vzporedna povezava več sistemov).
- Nepremočljive različice za aplikacije na prostem, (WP serija).
- NEOFOCUS WP Sistemi so na voljo tudi certificirani v skladu z EN 54-16 (možno samo za pasivne različice).
Zvočniki ITEC NEOFOCUS in ITEC NEODYMLINE serije so na voljo v dveh modelih ohišja:
Iz vezanega lesa, ki je prevlečen s PU namazom. Za vse aplikacije v zaprtih prostorih in tesno varjene aluminijasta ohišja s prašno prevleko, za vse aplikacije na prostem, (razred zaščite IP33).
Zvočne lastnosti dveh različic so enake, zato je merilo za izbor omejeno samo na mesto montaže.
Gonilniki - zvočniki sami so opremljeni z visokokavostnimi Neodim magneti in skupno absolutno vremensko odporni - weatherproofed.
Tako je zagotovljena desetletja dolga, dosledna učinkovitost.
Z ITEC NEOFOCUS, NEODYMLINE serijo nadzorovanih sistemov zvočnih vrstic nudimo zvočne rešitve za prihodnost.
Vsakdo jih lahko uporablja za preprosto rešitev najtežjih nalog okrepitev zvoka.

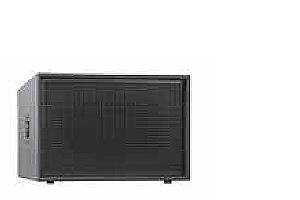

V kombinaciji z ITEC POWERBASS zvočniki je sistem polnopraven za glasbene dogodke v živo – live.
Primeren tudi za predvajanje glasbe preko predvajalnih naprav.
ITEC je vedno edinstveno doživetje enkratnega zvoka.
|
|
ITEC NEOFOCUS: PREDNOSTI pred aktivnim sistemom
Veliko število istih pasivnih zvočnih vrstic lahko namestite le z eno centralno obdelavo signalov in jih oskrbite z enim 4, ali 8-kanalnim ojačevalnikom. Ožičenje je enostavno in varno s 16 - polnim signal kablom.
Na isti kabel lahko nadalje priklopite 100 V zvočnike. Te pasivne zvočne vrstice ne potrebujejo vzdrževanja.
Design brez težav prilagodimo po želji stranke.
Večje akustične ureditve, npr. na letališčih in železniških postajah se zato lahko izvajajo zelo ekonomično.
Tudi nadzor zvočnikov in linije - v standardnih sistemih za evakuacije (EN 54-16) - enostavno in centralno.
Če povzamemo smo ugotovili, da je uporaba nadzorovanih zvočnih vrstic v številnih zvočnih nalogah utemeljena. Na primer, kjer slabi akustični pogoji prevladujejo, in / ali, kjer je potrebno zaradi arhitekturne obzirnosti zvočnike namestiti skoraj nevidno.
LASTNOSTI
- » Digitalno nadzorovana zvočna vrstica
- » Visoka učinkovitost in izogibanje odmeva zaradi vertikalnega širjenja zvoka
- » Uporabno območje od 20 do več kot 50m
- » Ogromen zvok na velike razdalje, do 94dB na razdalji 40 metrov od zvočne vrstice!
- » Zmanjšano ožičenje (1-point ozvočenje, Multipin signal kabel)
- » Odlična razumljivost govora, v polni meri uporaben za glasbo.
|
|

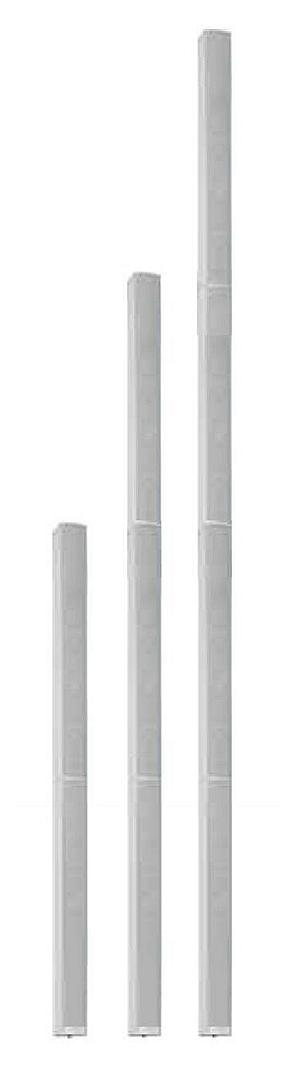

ITEC NEOFOCUS MODELI
|
|
|
|
|

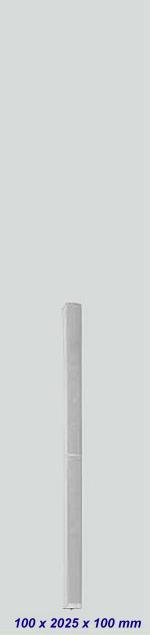

ITEC NEOFOCUS 4 - LI 320W/RMS, ali 100V/200W/RMS
Priporočamo za prostore z odmevnim časom do 2 sek., npr. konferenčne dvorane, večnamenske dvorane, ter majhne cerkve s prostorsko globino do 25 m .
SPL max. 97dB pri 25 m razdalje.
- Nadzorovana zvočna vrstica,
- 4 -Kanal,
- 16 x 3“ Full Range NEODIM gonilnik,
- 100 x 2025 x 100 mm,
- 8-pol. Multipin priklop,
- inkl. montažni koti.

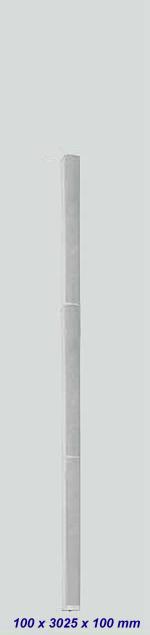

ITEC NEOFOCUS 6 – LI 480W/RMS ali 100V/300W/RMS
Priporočamo za prostore z odmevnim časom preko 2 sek., npr. konferenčne dvorane, večnamenske dvorane, ter cerkve s prostorsko globino do 25 m in več.
SPL max. 96dB pri 40 m razdalje.
- Nadzorovana zvočna vrstica,
- 6 - Kanal,
- 24 x 3“ Full Range NEODIM gonilnik,
- 100 x 3025 x 100 mm,
- 12 - pol. Multipin priklop,
- inkl. montažni koti.

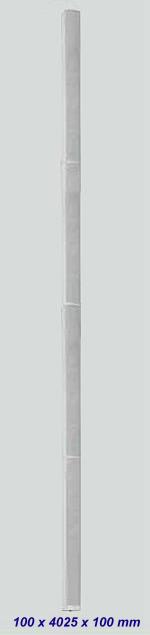

ITEC NEOFOCUS 8 – LI 640W/RMS ali 100V/400W/RMS
Priporočamo za prostore z odmevnim časom preko 2 sek., npr. konferenčne dvorane, večnamenske dvorane, ter cerkve s prostorsko globino nad 25 m.
SPL max. 95dB pri 50 m razdalje.
- Nadzorovana zvočna vrstica,
- 8 - Kanal,
- 32 x 3“ Full Range NEODIM gonilnik,
- 100 x 4025 x 100 mm,
- 16 - pol. Multipin priklop,
- inkl. montažni koti.
RAZLIČICA LI / Low impedance:
Nizko ohmska izvedba na kanal 80W/RMS/8 Ohm.
Ohišje: Vezan les, naslovnica iz jekla, pocinkana, prevlečena.
RAZLIČICA 100V
100V izvedba na kanal 50W/RMS/100V.
Ohišje: Vezan les. Naslovnica iz jekla, pocinkana, prašno prevlečena.
RAZLIČICA WP 54-24
100V Izvedba na kanal 50W/RMS/100V.
Ohišje: tesno varjeno aluminijasto ohišje s prašno prevleko za vse aplikacije na prostem (razred zaščite IP33). Naslovnica iz jekla, pocinkana, prašno prevlečena.
|
|
|
|
OPCIJA :
Za predvajanje glasbe (v živo ali preko predvajalnih naprav) priporočamo kombinacijo z BASS zvočniki npr. ITEC POWERBASS 12 - 15 - 18.
|
|
.
|
|
|
|
|

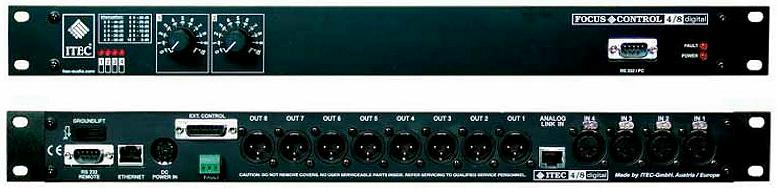

ITEC FOCUS CONTROLLER - NADZOR TER KRMILJENJE FOCUS ZVOČNIKOV
ITEC FOCUS CONTROL 4 / 8 DIGITAL
|
|
|
|
"Srce" ITEC FOCUS serije: ITEC FOCUSCONTROL obdeluje in krmili signale za vse FOCUS zvočnike in se s priloženo konfiguracijsko programsko opremo zlahka prilagodi.
Pri prvi uporabi se naslednji parametri nastavijo s konfiguracijsko programsko opremo "SPLIT DESIGN"
- - Tip zvočnika
- - Fokus točka (razdalja in kot sevanja zvoka)
- - Širina snopa (višina za vertikalno sevanje zvoka)
- - 4 stopnje z visoko kakovostjo zvoka do optimalne razumljivosti govora
En 5-pasovni parametrični izenačevalnik (Equalizer). Digitalni delay omogoča optimalno prilagoditev na akustične značilnosti območja, kot tudi na razdalje do drugih sistemov. Programirate lahko do deset kompletnih konfiguracij in so na voljo v vsakem trenutku.
|
|
Primer sistema
|
|
|
|
FOCUS 4 (1-2 kos.)
|
FOCUS 6 (1-2 kos.)
|
FOCUS 8 (1-2 kos.)
|
|
1 x FOCUS-CONTROL
|
1 x FOCUS-CONTROL
|
1 x FOCUS-CONTROL
|
|
1 x MULTIPOWER 4x75
|
1 x MULTIPOWER 4x75
|
2 x MULTIPOWER 4x75
|
|
|
1 x MULTIPOWER 2x75
|
|
|
Seveda vam brezplačno pomagamo pri načrtovanju ozvočenja z našimi FOCUS sistemi.
Naredimo akustične simulacije, priporočamo namestitev zvočnikov in programiramo krmilnik s parametri za ustrezen signal.
|
|
|
|
ITEC NEOFOCUS TEHNIČNI PODATKI
|
|
|
|
NEOFOCUS 4
Nadzorovana zvočna vrstica s skupno 16 kosov 3” visokokavostnimi Neodim gonilniki.
Ohišje iz lesa zagotavlja naravno in natančno reprodukcijo zvoka.
Učinek usmerjenosti zvoka zlasti v višjih frekvencah je idealen in je posebej primerna za uporabo ojačitve govora. 8-polni Multipin konektor.
|
|
|
MODEL
|
NEOFOCUS 4 - 4-Kanal, 16x3“ fullrange NEODIM gonilniki
|
|
|
NEOFOCUS 4 / LI - low impedance
|
NEOFOCUS 4 / 100V
|
|
ZVOČNIKI / GONILNIKI
|
16 kos. 3“ Fullrange Neodim Chassis
|
16 kos. 3“ Fullrange Neodim Chassis
|
|
FREKVENČNI RAZPON
|
100 Hz -12 kHz (-6dB)
|
100 Hz -12 kHz (-6dB)
|
|
OBREMENITEV
|
4 x 80W = 320W / RMS
|
4 x 50W = 200W / RMS
|
|
MAX. OBREMENITEV
|
640W
|
400W
|
|
KOT SEVANJA Horizontalno
|
180° / 500 Hz, 90° / 5 kHz
|
180° / 500 Hz, 90° / 5 kHz
|
|
KOT SEVANJA Vertikalno
|
Focus točka, naklon in kot sevanja prosto nastavljiv z
ITEC FOCUS-CONTROL 4/8 digital
|
|
ZVOČNI TLAK
|
97dB na 25m
|
97dB na 25m
|
|
MAX. ZVOČNI TLAK
|
125dB
|
121dB
|
|
MERE (Š x V x G) v mm
|
100 x 2025 x 100
|
100 x 2025 x 100
|
|
TEŽA
|
10,5 kg
|
11,9 kg
|
|
OHIŠJE, MONTAŽNI PRIBOR
|
Ohišje iz vodoodporne lepljene vezane plošče, vsi gonilniki vremensko odporni, kritje zvočnika odporno na udarce žoge (pocinkan, plastificiran), 2 montažna kota.
|
|
BARVE
|
Standard barva - bela RAL 9010, struktur, Barve po želji
|
|
PODROČJA UPORABE
|
Seminarske prostore in sobe za usposabljanje, področja večjih dvoran, cerkve, Avditorije, cerkve, gledališča, prireditvene, večnamenske dvorane, predvsem govor.
|
|
SPEKTER UPORABE
|
do 25 metrov
|
|
|
|
|
|
|
.
|
|
|
|
NEOFOCUS 6
Nadzorovana zvočna vrstica s skupno 24 kosov 3” visokokavostnimi Neodim gonilniki.
Ohišje iz lesa zagotavlja naravno in natančno reprodukcijo zvoka.
Učinek usmerjenosti zvoka zlasti v srednjih in višjih frekvencah je posebej primerna za uporabo ojačitve govora in reprodukcijo glasbe. 12-polni Multipin konektor.
|
|
|
MODEL
|
NEOFOCUS 6 - 6-Kanal, 24x3“ fullrange NEODIM gonilniki
|
|
|
NEOFOCUS 6 / LI - low impedance
|
NEOFOCUS 6 / 100V
|
|
ZVOČNIKI / GONILNIKI
|
24 kos. 3“ Fullrange Neodim Chassis
|
24 kos. 3“ Fullrange Neodim Chassis
|
|
FREKVENČNI RAZPON
|
100 Hz -12 kHz (-6dB)
|
100 Hz -12 kHz (-6dB)
|
|
OBREMENITEV
|
6 x 80W = 480W / RMS
|
6 x 50W = 300W / RMS
|
|
MAX. OBREMENITEV
|
960W
|
600W
|
|
KOT SEVANJA Horizontalno
|
180° / 500 Hz, 90° / 5 kHz
|
180° / 500 Hz, 90° / 5 kHz
|
|
KOT SEVANJA Vertikalno
|
Focus točka, naklon in kot sevanja prosto nastavljiv z
ITEC FOCUS-CONTROL 4/8 digital
|
|
ZVOČNI TLAK
|
96dB na 40m
|
96dB na 40m
|
|
MAX. ZVOČNI TLAK
|
125dB
|
121dB
|
|
MERE (Š x V x G) v mm
|
100 x 3025 x 100
|
100 x 3025 x 100
|
|
TEŽA
|
15,7 kg
|
17,8 kg
|
|
OHIŠJE, MONTAŽNI PRIBOR
|
Ohišje iz vodoodporne lepljene vezane plošče, vsi gonilniki vremensko odporni, kritje zvočnika odporno na udarce žoge (pocinkan, plastificiran), 2 montažna kota.
|
|
BARVE
|
Standard barva - bela RAL 9010, struktur, Barve po želji
|
|
PODROČJA UPORABE
|
Konferenčne in seminarske prostore, dvorane, avditorije, hale, cerkve, gledališča, prireditvene, večnamenske dvorane, govor in glasba.
|
|
SPEKTER UPORABE
|
do 40 metrov
|
|
|
|
|
|
|
.
|
|
|
|
NEOFOCUS 8
Nadzorovana zvočna vrstica s skupno 24 kosov 3” visokokavostnimi Neodim gonilniki.
Ohišje iz lesa zagotavlja naravno in natančno reprodukcijo zvoka.
Učinek usmerjenosti zvoka zlasti v srednjih in višjih frekvencah je posebej primerna za uporabo ojačitve govora in reprodukcijo glasbe. 16-polni Multipin konektor.
|
|
|
MODEL
|
NEOFOCUS 8 - 8-Kanal, 32x3“ fullrange NEODIM gonilniki
|
|
|
NEOFOCUS 8 / LI - low impedance
|
NEOFOCUS 8 / 100V
|
|
ZVOČNIKI / GONILNIKI
|
32 kos. 3“ Fullrange Neodim Chassis
|
32 kos. 3“ Fullrange Neodim Chassis
|
|
FREKVENČNI RAZPON
|
100 Hz -12 kHz (-6dB)
|
100 Hz -12 kHz (-6dB)
|
|
OBREMENITEV
|
8 x 80W = 640W / RMS
|
8 x 50W = 400W / RMS
|
|
MAX. OBREMENITEV
|
1280W
|
800W
|
|
KOT SEVANJA Horizontalno
|
180° / 500 Hz, 90° / 5 kHz
|
180° / 500 Hz, 90° / 5 kHz
|
|
KOT SEVANJA Vertikalno
|
Focus točka, naklon in kot sevanja prosto nastavljiv z
ITEC FOCUS-CONTROL 4/8 digital
|
|
ZVOČNI TLAK
|
95dB na 50m
|
95dB na 50m
|
|
MAX. ZVOČNI TLAK
|
125dB
|
121dB
|
|
MERE (Š x V x G) v mm
|
100 x 4025 x 100
|
100 x 4025 x 100
|
|
TEŽA
|
20,9 kg
|
23,7 kg
|
|
OHIŠJE, MONTAŽNI PRIBOR
|
Ohišje iz vodoodporne lepljene vezane plošče, vsi gonilniki vremensko odporni, kritje zvočnika odporno na udarce žoge (pocinkan, plastificiran), 2 montažna kota.
|
|
BARVE
|
Standard barva - bela RAL 9010, struktur, Barve po želji
|
|
PODROČJA UPORABE
|
Konferenčne in seminarske prostore, dvorane, avditorije, hale, cerkve, gledališča, prireditvene, večnamenske dvorane, govor in glasba.
|
|
SPEKTER UPORABE
|
do 40 metrov
|
|
|
|
|
|
|
.
|
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
.
|
|
|
|
|
