DIGITALNA AVDIO MATRIKA MULTIMIX DIGITAL - POWERMIX DIGITAL  ZONEMIX DIGITAL - PA CONTROL -- PROFESIONALNO OZVOČENJE ZA CERKVE, POKOPALIŠČA, DVORANE, HALE, ŠOLE,,

ITEC MULTIMIX 8-4 HEADER   SLO   300 X



DIGITALNA AVDIO MATRIKA

ITEC  MULTIMIX 8/4 digital

8x IN 4x OUT

Inkl. Programske opreme

DIGITALNI Avdio mixer vrhunske kakovosti za 19” Rack vgradnjo.
Z osem analogni
avdio vhodi in štirje analogni avdio izhodi  in vmes najboljšo digitalno obdelavo signalov
Delovanje na čelni plošči in/ali preko serijskega RS232 vmesnika.
Prosta konfiguracija preko brezplačne programske opreme!
Audio vhodi: 8 x XLR uravnotežena.
Mic/Line: (-60 do 20 dB).
Avdio izhodi: 4 x  XLR uravnoteženi.
20dB DSP: parametrični EQ, Delay, matrix, itd.   Vmesniki: 2 x RS-232.
Po želji: vgrajen LAN.
mere: 19” , 1U.

PDF LOGO   PDF PROSPEKT DOWNLOAD



.

MULTIMIX 8-4 SP ZA   595 X


Primarni cilj naše razvojne dejavnosti je ustvarjanje proizvodov za potrošnike, temveč tudi za načrtovalce in tonske tehnike ki  morajo opremo namestiti  in pri tem glede na potrebe kupcev  spravit v zagon.
 Veliko let praktičnih izkušenj na področju ozvočenja so nas naučile kaj je res potrebno: večnamenska naprava ki ponuja tehniku vse možnosti za obdelavo signalov in upravljavcu  najenostavnejšo uporabo .
ITEC MultiMix 8 / 4 digital je zaradi svoje dostopne cene tudi za male in preproste  naloge primeren.
S svojo odprto arhitekturo, možnostjo kaskadiranja in izjemne kakovosti je prav tako za velike in zelo kompleksne  naprave idealen.
Enostavno in razložljivo ostane v vsakem primeru priključitev in konfiguracija mešalnika.
Vključena programska oprema za  konfiguracije ITEC MIXDESIGN je jasna in lahko razumljiva, opravljanje je  za vsakogar hitro naučljivo.

FUNKCIJA
Za razliko od primerljivih izdelkov je  ITEC MULTIMIX glede poti signalnov analogni mikser!
Vendar pa je popolnoma digitalno kontrolirani! ( Digital controlled)
Dva procesorja nadzirata  in regulirata VCAje, merita ravni, donatorje in  preklopita poti signalov.
Osnovni Analogni koncept je ključnega pomena za izjemno kakovost, zlasti v smislu signal-šuma, dinamiko in harmoničnega popačenja za šibke signale.
Interni BUS : Vsakega od osmih vhodnih kanalov je mogoče mešati z enim ali več od štirih AVTO BUS linij.
Pri napravah brez modula DSP  je BUS enak z  ustreznim izhodom. DSP nudi možnost obdelave vsakega BUS signala  preden se doda na izhode.
 Do 15 kompletne  konfiguracije lahko v Flashu MultiMixa shranite in  so dostopni za uporabnika ob vklopu.

AUTO-MIXING
Integrirano kot standard je avtomatski  mikrofon mixer ki deluje brezhibno.
Večje število mikrofonov  po  našem mnenju brez te naprave ni možno nadzirat in obvladat.
 Perfektni Algoritem zagotavlja popolno in varno zaznavnost uporabljenih mikrofonov, tudi z močnim hrupom okolja in neugodne namestitev mikrofonov.
 Glede na število odprtih mikrofonov se  zmanjša skupni obseg glasnosti in s tem razmah do praga povratne informacije (Feedback) ostane trajno konstanten (NOMA funkcija).
Možnost dostopa do vseh pomembnih Auto-Mixing parametrih (število odprtih mikrofonov, zmanjšanje neaktivnih vhodov, histerezo, itd), omogoča odlično prilagajanje na uporabljene mikrofone in akustiko prostora.

VOICE OVER MUSIC (VOM)
Eden ali več kanalov  se predelijo kot Trigger vhodi. Pri odkritju signala opredeljena skupina vhodov zmanjša obseg na izbrano raven
(npr. nižanje glasnosti glasbe med napovedu/govoru.)

PRIORITY
Za vsak vhodni kanal je en digitalno krmiljen analogni kompresor / limiter z vsemi običajnimi funkcijami in nastavitvami na voljo.



MULTIMIX 8/4 DIGITAL - HARDWARE

MULTIMIX 8-4 spredaj 595 x

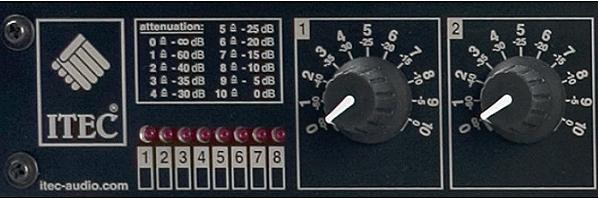

NADZOR IN PRIKAZOVALNI ELEMENTI
MultiMix 8 / 4 digital
ponuja možnost ročnega krmiljenja v svoji najpreprostejši obliki in sicer z potenciometri na sprednji strani. To je značilna prednost pred primerljivimi napravami.
Edini način  za uresničitev uporabniku resnično prijazni “stand alone “ rešitvi .
8 regulterjev za kontrolo glasnosti so prosto prenosljiva tudi nadzor nad več vhodov za upravljavca ni problem (npr. stereo). Seveda je obseg nadzora (najnižja / najvišja glasnost) mogoče vnaprej nastavit.
Na sprednji strani je LED zaslon z 8 elementi. V skladu z MultiMix-konceptom so tudi naloge teh LED prosto določljive. Uporabnik odloči in določa, ali želi Peak ali Signal kazalo za vsak kanal.
Ali pa se celotna LED veriga  uporablja kot pokazatelj za vhodne / izhodne kanale.
 V Automixing delovanju služijo LED za prikaz aktivnih mikrofonov.

VMESNIKI

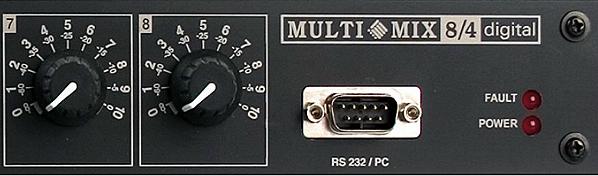

Dva medseboj neodvisna RS232 vmesnika omogočata komunikacijo z drugimi sistemi.
Na sprednji strani je 9-pinski priključek za povezavo z računalnikom. Programski paket ITEC MIXDESIGN naredi iz  PCja ali laptopa  operaterivno konzolo in postane vsestransko prikazalo.

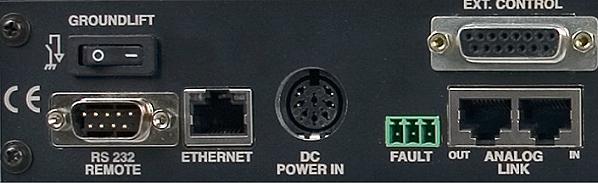

 Na hrbtni strani je tudi 9-pin Sub-Min-D priključek, serijski priključek  za daljinski upravljalnik.



MULTIMIX 8-4 PRIKLOPI 1   595 X

.

MULTIMIX 8-4 SP ZA   595 X

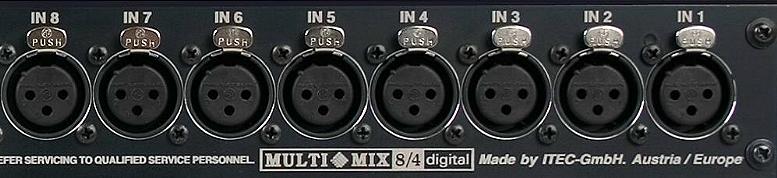

VHODI
8 uravnoteženi/simetrični vhodi z XLR priključki so na voljo na zadnji steni ohišja.
Maksimalna vhodna ojačitev je v Input-Line delovanjem od -20 do +20 dB,
in v delovanju Mic od +10 do +50 dB za vsak kanal možno izbrati
Tako vse mikrofone in predvajalne naprave lahko optimalno prilagodite.
Fantomsko napajanje je možno preklapljati na kanale in je v standardni različici 12V.
S plug-in modulom (OPCIJA) je mogoče doseči 48V ali 24V.



MULTIMIX 8-4 PRIKLOPI 4   595 X

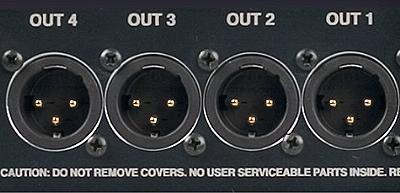

IZHODI
4 uravnoteženi/simetrični izhodi z XLR priključki so na voljo na zadnji steni ohišja.
 Najvišja izhodna raven  je +20 dB (z DSP modulom + 10 dB)
Poleg teh štirih izhodov so tudi 4 BUS signali simetrično na  RJ45 priključko na voljo.
S tem je mogoče več MIXERJOV analogno  kaskadirat.



MULTIMIX 8-4 PRIKLOPI 5   400 X


EXTERNAL CONTROL
Preprosto daljinsko upravljaljanje glasnosti je z uporabo kontrolnih vhodov (25-pin priključek na zadnji strani) možno.
Ti osem nadzorni vhodi se lahko priključijo in preklapljajo na zunanje potenciometre ali napetosti 0 - 10V.
 Seveda je možno po svobodni izbiri kateri vhodni ali izhodni signal se s tem ureja
.Na istem priključko so tudi  vhodi za zamenjavo konfiguracije.
Z eksternim stikalom se lahko aktivira  ena od 15 vnaprej opredeljenih nastavitev .



MULTIMIX 8-4 PRIKLOPI 3   595 Y


STATUS NAPRAVE (FAULT KONTAKTI)
Naprava ima spremenljivo izhodno status  napravo ki lahko prenese pri notranja napaki sporočilo o napaki.



MULTIMIX 8-4 PRIKLOPI 2   595 X



LAN-MODUL (OPCIJA)
Po želji je na voljo različica z vgrajenim Ethernet LAN-Modulom.
S tem je mogoče naprave preko TCP / IP protokola nastaviti / konfigurirati ter servisirati in upravljati na daljavo
.

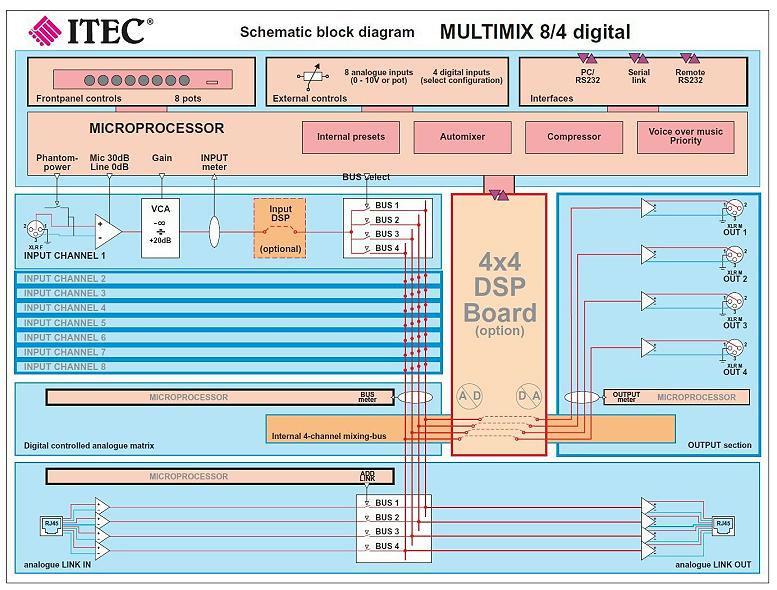

MULTIMIX 8/4 ŠEMATSKI BLOK DIAGRAM

MULTIMIX 8-4 BLOCK DIAGRAMM   595 X

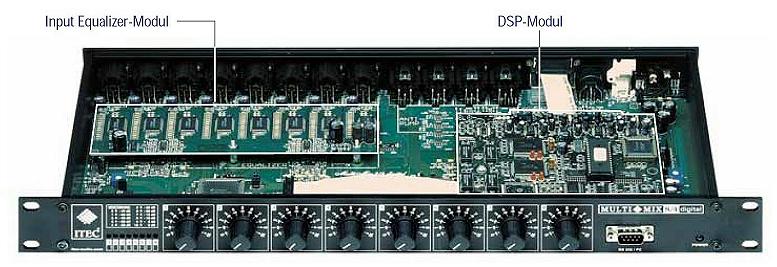

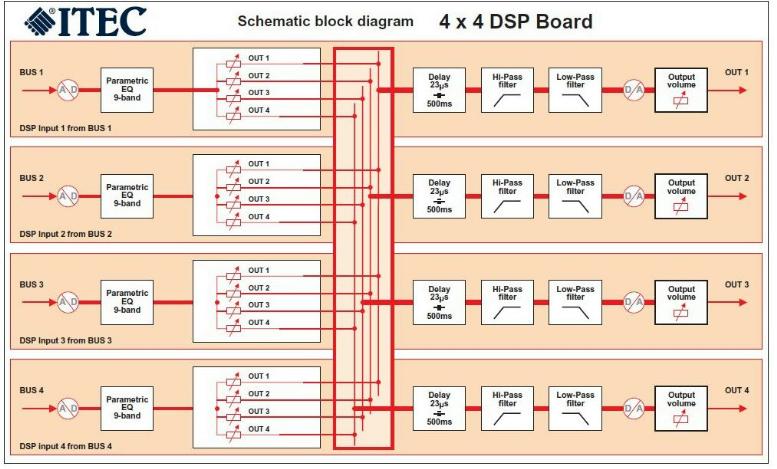

DSP-MODUL

MULTIMIX 8-4 INPUT EQ  DSP   595 X

MULTIMIX 8-4 DSP MATRIX MODUL   300 X

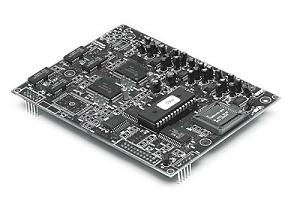

Po želji je na voljo 4x4 DSP-Matrix  ki se lahko priključi na mešalnik.
Konfiguracija programske opreme za DSP je v programu ITEC MIXDESIGN vključjena in prav tako enostavna za uporabo.
DSP deluje v 24 Bit/44 1 kHz načino in je opremljen z optimalnimi algoritmi.
DSP ponuja 9  celotne parametrične filtre na vhod pri kateri lahko kakovost in frekvenco prosto izberete
4x4 Matrix omogoča mešanje 4 predelanih signalov na 4 izhode v dB korakih
dodatno implementiran je DELAY  za vsak izhod (0,023 do 500 ms) in  pass band filter (1.do 4. reda)



MULTIMIX 8-4   DSP BLOCK   595 X

INPUT EQUALIZER-MODUL

MULTIMIX 8-4 EQ MODUL   300 X

Z opcionalnem  vhodnem izenačevalniku
(EQ) modulom imate še orodje za obdelavo zvoka neposredno ob vsakem vhodu.
Na vsak  vhod imate na voljo 7-band grafični equalizer  ki omogoča vnaprej nastavitve oktave v pasovih + 10dB, in v korakih 2dB.



KONFIGURACIJSKA OPREMA
ITEC MIXDESIGN - PC-PROGRAMSKA OPREMA ZA  ITEC MULTIMIX 8/4 DIGITAL

Programski paket MIXDESIGN je "orodje” s katerim tonski tehnik določa osnovne nastavitve in lahko preizkusi funkcije mešanja med delovanjem in ima optimalno kontrolo.
Senzacionalno: Vsaka sprememba ki se izvaja je v zvočnem učinko v realnem času - takoj slišna.
Vse nastavitve se shranjujejo v pomnilniku Flash-Memory MULTIMIX Controllerja  in so varne pred izpadom napajanja.
To vključuje vse potrebne nastavitve in parametre temveč tudi vse prosto izbrane imena za vhode in izhode.
Tako ima  tehnik vedno dostop do vseh podrobnostih zadnje konfiguracije.
Različni pogoji uporabe zahtevajo različne nastavitve. FLASH MEMORY-shrani do 15 različnih konfiguracij.
Preko preklopnika jih naloži v trenutko v  za uporabo predvideni potrebni način delovanja.

KONFIGURACIJA Z MIŠKO
Vse osnovne nastavitve se v tem jedrnatem in enostavnem okno za uporabo upravljajo.
Predpojačalo (Mic / Line), ustrezne nastavitve za glasnost, porazdelitev izhodov in parametri za samodejno mešanje se tukaj določijo.



07 MULTIMIX 8-4



GRAFIČNA PODOBA KONFIGURACIJE
Izbrano konfiguracijo  lahko jedrnato in jasno prikažete z "CONFIGURATION VIEW / "
Barvne črte prikazujejo izbrane  vhode,  prikazane so tudi prednastavitve.
S klikom na posameznih področjih se prikažejo trenutne vrednosti ravni in dodatne informacije.



08 MULTIMIX 8-4



VSE na pogled
Pogled  "VIEW / VU meter,  internal presets" prikazuje delež sedanje ravni vseh vhodov in BUS ali izhodnih raven.
Izjemno dragoceno orodje za preverjanje pravilne nastavitve.
V tem oknu so tudi 8 interni regulatorji glasnosti.



09 MULTIMIX 8-4



DIGITAL SIGNAL PROCESSING (DSP)
Opcionalno lahko ITEC MultiMix 8 / 4 z DSP modulom opremimo.
Veliko število pomembnih funkcij za obdelavo zvoka, kot so zamude/Delay, 9-pasovni parametrični EQ, Filter, 4x4 Matrix, itd so standardno vključeni v nadzorniku DSP modula.
MIXDESIGN podpira, uporabniku prijazen kot običajno izbiranje in nastavitve.
Z nekaj kliki z miško, so vrsta strokovni audio procesorji z mešalnikom “ kabelsko” povezani .
Spremembe nastavitev filtrov so prikazane v obliki 0 na grafikonu, in so v  "Online delovanju" takoj slišni.



10 MULTIMIX 8-4

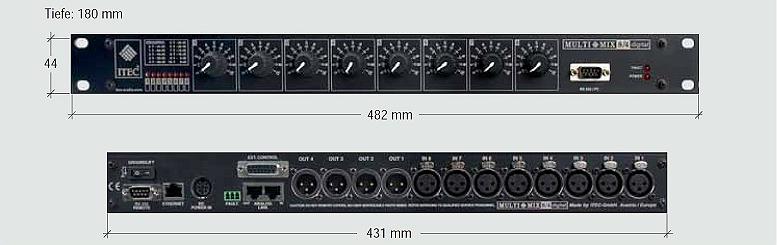

MULTIMIX 8/4 DIGITAL - TEHNIČNI PODATKI

MULTIMIX 8-4   MERE   595 X

   SPLOŠNO

   Frekvenčni razpon

20 Hz - 20 kHz/ -1 dB

   Harmonično popačenje  THD

< 0,005 %

   Celotna dinamika

103 dB

   NAPAJANJE

extern. napajalnik

   Vhod

115 - 230 VAC

   Izhod

+12 V, -12 V, +5 V/ 20 W

   VHODI

simetrični; max. ojačanje prosto na izbiro -20 dB do +50 dB

   Fantomsko napajanje

+12 V, opcija +24 V ali +48 V

   Vhodna impedanca

6,6 k Ohm

   IZHODI

simetrični; max. izhodna raven +20 dB

   Izhodna impedanca

simetrični 300 Ohm,  ne-simetrični  150 Ohm

   MERE (Š x G x V) mm

482(431) x 180 x 44; (19“ 1 HE)

   TEŽA kg

2,40

   DSP-MODUL

   SPLOŠNO

24 bit/96 kHz

.

4 vhode, 4 izhode

.

4 x 4-Matrix

   PRO VHOD

9-Band parametrični Equalizer +/- 15 dB

   Srednja frekvenca

prosto na izbiro od  20 Hz do 20 kHz

   Kakovost filtra

prosto na izbiro od  0,1 do 70

   PRO IZHOD

Delay: 0,023 - 500 ms / Bandpassfilter: 1. - 4. red

   INPUT EQ-MODUL

   SPLOŠNO

8 analoge vhode in izhode

.

PCB-Modul

.

mikroprocesor krmiljen

   PRO Vhod

7-Band grafik Equalizer +/-10dB, nastavljiv v korakih  2dB

   LAN-MODUL

   INTERFACE

Ethernet 10 Base-T ali 100 Base-TX (Auto-Sensing, Full/half duplex)

   PROTOKOLI

TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, HTTP Internet Web Server

   MIXDESIGN-SOFTWARE PROGRAMSAK OPREMA

Aktualno različico programske opreme si lahko naložite na računalnik na naslednjem internet naslovu.
http://itec-audio.com/download/
Informacije o vseh  ITEC-izdelkih dobite na
e-mail: info@itec-audio.si        www.itec-audio.si        ali pokličite 041 996 535



Vse informacije so brez jamstva,  tehnične spremembe so možne kadarkoli
