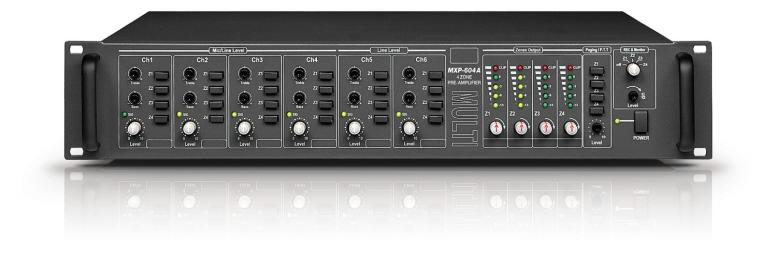

MXP-604A - 4-Kanalni MATRIX predojačevalnik, 6 IN / 4 OUT  -  2 U (2HE)

OPIS

MXP-604 A mešalni predojačevalnik ponuja možnost  distribucije do šest različnih vhodnih signalov na štiri samostojne izhode preko integrirane 6-4 matrike.
Kot posebnost je na ta predojačevalnik  poleg mikrofon in Linesignala prav tako možno priključiti digitalne govorne postaje MXM 104 in VLM 100A.

ZNAČILNOSTI:

Vhode 1 do 4 je možno preklopiti med  MIC ali LINE,  imajo GAIN nadzor,  preklopno fantomsko napajanje ter imajo vedno prednost (PRIORITY)  pred vhodi 5 in 6 (LINE).

Vhodi 1 do 4 (MIC/LINE) so opremljena z combo jacks, 5 in 6 (LINE) vhodi s RCA (Cinch)

Vsi vhodi vsebujejo regulatorje za glasnost, visoke in nizke tone, LED svetilko in preklope za izbor območja (cone).
PAGING vhod tip priključkov na vijak- za napovedne signale (npr.Tel. Paginge) z najvišjo prioriteto.

Kontakti za sprožitev integriranega gonga (2 - ali 4-zvočni) pred napovedi za vhode 1 do 4.

Stikalo za izbor območja (cone) za obvestila preko govorne postaje FCM-100/interkom in regulator glasnosti.

Snemalni / monitor izhod (RCA/Cinch/Jack) s preklopom območja snemanja in nadzor glasnosti.

LED merilni prikaz in regulatorji za jakost glasnosti za štiri izhode.

Predojačevalnik deluje na električno omrežje (230 V) ali 24V DC (rezervno napajanje).

1. Level This is input signal volume per channel. Minimize volume control while not using.

2. Equalizer VolumeIt can be adjust signal quality per channel by two bands (Bass:100Hz,Treble:10KHz).

3. Zone 1 - 4 It can be select zone amplifier to supply signal, switch OFF while not using.

4. Signal LED Supplying signal per channel, LED is turn ON.

5. Zones Output Z1 -  Z4 It can be adjust volume per zone amplifier. Adjust volume  level so as not to light clip LED.

6. Recording & Monitor It can be recording and monitoring per each zone.

7. Zone Selector PAGING:It is switch and volume for tel paging and P.T.T.remote announce to each zone.

8. Power Switch It is power supply switch. Pushing the switch, AC power is supplied and power LED is ON

1. AC Priklop napajanja (230V~/50Hz)

2. DC priklop napajanja (24V DC)

3. Izhodne cone 1 do 4, Balanced XLR-jack

4. MONITOR JACK (6.3mm PHONE JACK) LOCAL INPUT povezava signal vhoda za notranji monitor ojačevalnik

5. Cinch priklopi Line vhodi CH5 in CH6 Input Level je -10dB(245mV) za LINE signal kot so CD, Tuner, MP3, ...

6. Cinch Izhodi “REC” It is recording jack for zone output selected.

7. Monitoring, jack 6,3 mm, 6.3 mm jack for connecting a monitor system for monitoring the outputs

8. MIC/LINE Inputs 1- 4 each input has a phantom power switch and gain controller.

9. RJ45 socket â”PAGING INPUT” to connect microphone station VLM-100A

10. P.T.T. REMOTE MIC INPUT to connect a LINE signal with priority function

11. Contact for Chime Remote 4 input contacts to activate the chime for the Zones 1-4

12. RJ45 socket for connecting up to 32 desktop microphone
