SPIDER 04 DIGITALNA   AVDIO   MATRIKA  ITEC*NET   Break - OUT modul

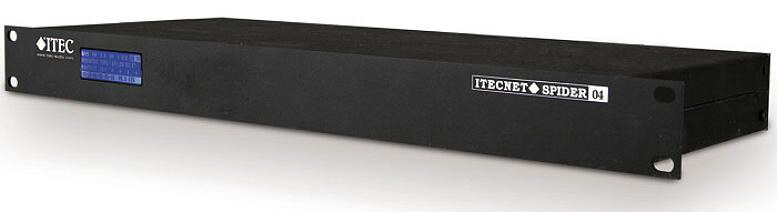

DIGITALNA AVDIO MATRIKA SPIDER 04

Ko se predvsem gre za avdio izhode:
Break-out modul v 19'/ 1U zasnovi, opremljen s 4 analogni avdio izhodi, Control-IOs, serijski vmesnik, omrežno povezavo in 24 VDC napajajanje.

  • 4 analogne AUDIO Vhode
  • 4 analogne AUDIO Izhode
  • 4 Zvočniške linije
  • 8 analognih merilnih vhodov,
  • 8 digitalnih vhodov,
  • 8 digitalnih izhodov,
  • VčŤkanalni sistem za obveščŤanje javnosti na osnovi Etherneta za alarm, evakuacijo,
  • Za glasbo in Broadcast aplikacije
  • Simultani prenos do 64 digitalnih avdio kanalov studijske kakovosti (48 kHz/24 bitov) s konstantno zakasnitvijo 1,33 ms
  • Decentraliziran avdio sistem, brez „single point of failure”
  • Konfiguracija v realnem času s programsko opremo ITECNET - NETDESIGN:
    Konfiguracija sistema je možna med delovanjem sistema!
  • Prenos zvoka v realnemčŤasu: konstantna zakasnitev 4,6 ms analogni vhod/analogni izhod
  • V omrežju lahko hkrati deluje do 4000 naprav
  • Do 16.000 izhodnih območŤij v avdio omrežju
  • Opcija: 2 GB pomnilniška kartica za alarmna besedila, glasbene datoteke.
    Kapaciteta snemanja 256 datotek, skupna dolžina cca 3 ure!
  • Vgrajen snemalnik v realnem času za zakasnjena obvestila
  • Nadzor impedance zvočŤnikov in linije tudi v programskem načŤinu
  • AVC: Samodejni nadzor glasnosti
  • ITECNET aplikacijski vmesnik (TCP/IP) za povezavo s sistemi za upravljanje varnosti
  • Daljinsko vzdrževanje, daljinski nadzor, različŤni vmesniki do požarnih alarmnih sistemov
  • Napajanje z energijo 24 VDC za standardno skladno napajanje z napravami za oskrbo z energijo s certifikatom EN 54-4
  • Sistem certificiran po EN 54-16

  •

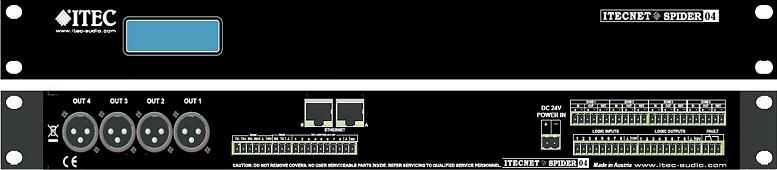

GITALNA AVDIO MATRIKA SPIDER 04  SPREDAJ ZADAJ   777 X

.

Break - OUT modul  v 19 "/ 1HE (1U) zasnovi, opremljen s 4 analognimi audio izhodi,  omrežno povezavo in 24 VDC napajanjem.
.
Druge možnosti povezave: 2 serijski vmesniki (RS232 in RS485) za nadzorne naloge , 8 analognih merilnih vhodov, 8 digitalnih vhodov, 8 digitalnih izhodov, opcijska vtična kartica (modul za zaznavanje linije) za nadzor zvočnikov (4 načine), nadzor linije z modulom EOL za konec linije, vgrajena 2 GB mikro SD flash kartica pomnilniška kartica kot glasovni pomnilnik sporočil.
Konfiguracija sistema možna med delovanjem “ONLINE”, s Windows PC programsko opremo ITEC*NET DESIGN.
To pomeni vse nastavite sistemov ITEC*NET so možne v realnem času, ne da bi morali ponovno zagnati sistem, (re-boot), in vse to iz bilo katere točke v omrežju preko ETHERNET Protokola IEEE802.3, REALTIME/ONLINE Konfiguracija vseh, tudi Audio funkcij kot so EQ, Delay, itd. ..

SPIDER 44 ima vgrajen nadzorovan tekst pomnilnik za  alarm besedilo s do 3ur spominskega časa.
Alarm obvestila se krmilijo in sprožijo samodejno preko protipožarnega sistema ali ročno.

Dodatne funkcije: avtomatski regulator glasnosti AVC, DSP funkcije za vse vhode ter izhode, kompresor / limiter, Delay / zamuda do 24,5 sekund (ustreza akustično 8km časovnega zamika), vmesnike TCP/IP, serijski vmesniki do nadzornih sistemov, kazalniki za status, kazalci ključnega pomena sistema so na sprednji strani naprave.

Mreženje ITEC*NET komponent preko standardiziranega in certificiranega omrežnega stikala  ITEC SWITCH 4/1
po standardu Ethernet IEEE802. 3u.
Do 4000 naprav je mogoče povezati v enem LAN omrežju.

.

SPLOŠNO:

Do 64 digitalnih Audio kanalov (default)



Temelji na Ethernet IEEE802.3 - omrežju z 100MBit/s duplex



4 analogne izhode (na XLR/M/F)



Najnižji latenčni časi zaradi visoko zmogljivih DSPjev.



Napajanje 24 VDC



Poraba energije: 15 VA

VMESNIKI:

8 analogni meritveni vhodi 0-10V



8 digitalni vhodi za krmiljenje



8 digitalni izhodi za krmiljenje



2x RS232, 1x RS485



2x ETHERNET RJ45 priključek



IR infrardečo krmiljenje

AUDIO LASTNOSTI:

16/24 ali 32 Bit Digital Audio



Sample Rate: 48 ali 96kHz



Nastavljivi časi latence : 0,6/1,3/2,6ms



Dinamika: 103dB



Harmonično popačenja (THD) < 0,005%



Frekvenčni razpon: 20 Hz - 20 kHz (±0,5dB)

PDF LOGO   PDF PROSPEKT DOWNLOAD





SPIDER 04   -   ITEC*NET   Tehnični podatki

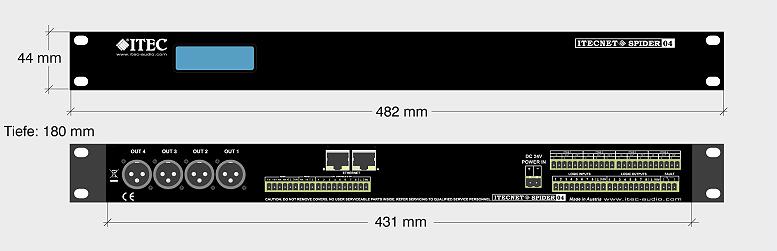

GITALNA AVDIO MATRIKA SPIDER 04  MERE   777 X

   MODEL

SPIDER 04

   Napajanje

Ekstern, 24 V DC (18 V < U > 32 V)

   Poraba

300 mA  (370 mA z spremljanjem / nadzorom linije, brez obremenitve 10 V DC napetosti.

   Mere

482 x 44 x 180 mm (Š x V x G), 19“ / 1HE / 1U

   Teža

3,1 kg

   AUDIO



   Frekvenčni razpon

40 Hz-20 kHz/-1 dB

   Skupno harmonično popačenje THD

<0,005 %

   Skupna dinamika

103 dB

   Vhodi



   Fantomsko napajanje



   Vhodna impedanca



   Izhodi

symmetrični; max. Izhodna raven +15 dB, izhodna impedanca 300 Ohm

   Sound processing



   Na izhod

4-Band parametrični Equalizer ±15 dB, Delay: 0,023 ms-24,5 s,Bandpassfilter: 1.-4.

   Filter kakovosti

Prosto na izbor 0,1 do 70

   Vmesniki



   RS 232/RS 485

9200/19200 baud

   Digitalni vhodi

8 Schmitt-Trigger-vhodi

   Vhodna napetost

Low < 1,6 V / High > 8 V

   Max. Dovoljena napetost

18 V

   Vhodna napetost ( @ 10V )

ca. 0,2 mA

   Digitalni izhodi

8 Open-Collector izhodi

   Max. Dovoljena napetost

36 V

   Max. moč

200 mA na izhod / skupaj 500 mA

   Analogni vhodi za meritve

8 analoge vhode za meritve

   Merilni razpon

0 - 10 V DC

   Ločljivost

8 Bit

   Vhodna napetost ( @ 10V )

cca. 0,2 mA

   Releji za javljanje napake

En kontakt bre potenciala

   Max. Napetost/max. moč

48 V AC/DC / 500 mA

   Omrežje

Ethernet 100 Base-TX, IEEE 802.3u

. DIGITALNA AVDIO MATRIKA SPIDER 44 SISTEM

V prihodnje bodo varnostni zvočni sistemi nadomestili klasične alarmne sirene. Razlog je preprost.
Le malo ljudjem je znano zaporedje tonov sirene, zato razlika med alarmom in evakuacijo ni jasna.
Ponavadi si je ni mogoče razlagati.
V nasprotju je mogoče z golim besedilom v primeru požara alarmirati zelo natančno,  in evakuirati stavbo.

Večja je stavba, več ljudi prebiva v njej, bolj pomembno je, da namestite sodoben zvočni  varnostni sistem.
Samo z jasnimi navodili stavbe ob požaru ali nesreči lahko ciljno in nadzorovano evakuirate.

.
