SPIDERLINE 16   -   DIGITALNA   AVDIO   MATRIKA  ITEC*NET     Popolna centralna enota!

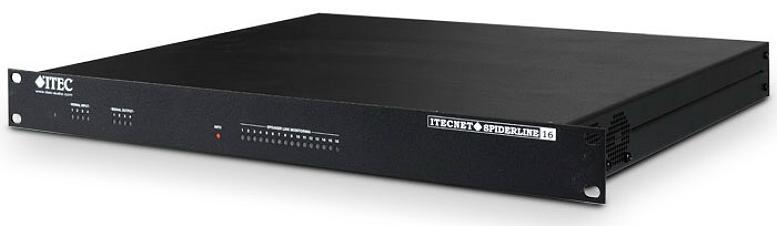

SPIDERLINE 16   777 X

SPIDERLINE16 je »all-in-one« - vse-v-enem, popolna centralna enota, alarmna centrala in/vendar tudi omrežna komponenta v velikih sistemih.
Linijski multiplekser  4 na 16 relej matrika, preklopno stikalo na ojačevalnike v sili, besedilni pomnilnik, nadzor linij in zvočnikov.

  • 4 X 100V Vhod za ojačevalnike
  • 16 x LS-Out (2 x 8 za  A/B ali 1 x 16)
  • 16 Zvočniške linije
  • 8 digitalne  Izhode
  • 8 digitalnih vhodov za krmiljenje
  • 8 analognih vhodov, za meritve 0-10V
  • Večkanalni sistem za obveščanje javnosti na osnovi Etherneta za alarm, evakuacijo,
  • Za glasbo in Broadcast aplikacije
  • Simultani prenos do 64 digitalnih avdio kanalov studijske kakovosti (48 kHz/24 bitov) s konstantno zakasnitvijo 1,33 ms
  • Decentraliziran avdio sistem, brez „single point of failure“
  • Konfiguracija v realnem času s programsko opremo ITECNET - NETDESIGN:
    Konfiguracija sistema je možna med delovanjem sistema!
  • Prenos zvoka v realnem času: konstantna zakasnitev 4,6 ms analogni vhod/analogni izhod
  • V omrežju lahko hkrati deluje do 4000 naprav
  • Do 16.000 izhodnih območij v avdio omrežju
  • Opcija: 2 GB pomnilniška kartica za alarmna besedila, glasbene datoteke.
    Kapaciteta snemanja 256 datotek, skupna dolžina cca 3 ure!
  • Vgrajen snemalnik v realnem času za zakasnjena obvestila
  • Nadzor impedance zvočnikov in linije tudi v programskem načinu
  • AVC: Samodejni nadzor glasnosti
  • ITECNET aplikacijski vmesnik (TCP/IP) za povezavo s sistemi za upravljanje varnosti
  • Daljinsko vzdrževanje, daljinski nadzor, različni vmesniki do požarnih alarmnih sistemov
  • Napajanje z energijo 24 VDC za standardno skladno napajanje z napravami za oskrbo z energijo s certifikatom EN 54-4
  • Sistem certificiran po EN 54-16
    .

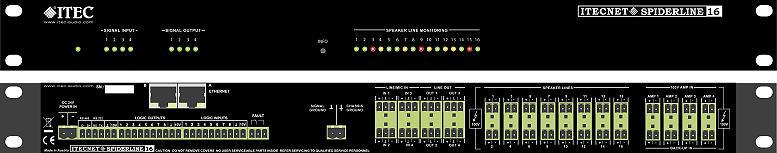

SPIDERLINE 16 SPREDAJ ZADAJ   777 X







SPIDERLINE 16   -   DIGITALNA AVDIO MATRIKA      Popolna centralna enota!

SPIDERLINE16 je »all-in-one« - vse-v-enem, popolna centralna enota, alarmna centrala in/vendar tudi omrežna komponenta v velikih sistemih.
Linijski multiplekser  4 na 16 relej matrika, preklopno stikalo na ojačevalnike v sili, besedilni pomnilnik, nadzor linij in zvočnikov.
S SPIDERLINE16, 2 do 4 ojačevalnikov in standardno skladnim napajalnikom lahko ustvarite sistem v skladu z DIN VDE 0833-4 ali TRVB S158 z do 8 A/B linijami z EOL moduli na koncu linije.

Na en SPIDERLINE16 lahko priključimo ojačevalnike z do 2000 W skupne moči in prosto preusmerimo na 16 zvočne vrstice.
Linije zvočnikov se permanentno spremljajo in nadzorujejo na kratki stik, zemlja, impedanca, prekinitev linije in napaka se v 100 sekundah javlja. Standardiziran preklop na redunantne ojačevalnike se takoj in samodejno sproži ko naprava sezna izpad enega od nadzorovanih ojačevalnikov.

SPIDERLINE16 je tako centrala in mrežna komponenta.

SPIDERLINE 16 ima vgrajen nadzorovan tekst pomnilnik za  alarm besedilo s do 3ur spominskega časa.
Alarm obvestila se krmilijo in sprožijo samodejno preko protipožarnega sistema ali ročno.

Dodatne funkcije: avtomatski regulator glasnosti AVC, DSP funkcije za vse vhode ter izhode, kompresor / limiter, Delay / zamuda do 24,5 sekund (ustreza akustično 8km časovnega zamika), vmesnike TCP/IP, serijski vmesniki do nadzornih sistemov, kazalniki za status, kazalci ključnega pomena sistema so na sprednji strani naprave.

Mreženje ITEC*NET komponent preko standardiziranega in certificiranega omrežnega stikala  ITEC SWITCH 4/1
po standardu Ethernet IEEE802. 3u.
Do 4000 naprav je mogoče povezati v enem LAN omrežju.

Poceni rešitev za majhne naloge in privlačen dodatek obsežnih zvočnih  sistemov  za real time naloge v stadionih in konferenčnih središčih. Spiderline 16 je po funkcionalnosti na istem nivoju kot Spider44 (4 audio vhodi in 4 avdio izhodi) in dodatna rele matrika za 16 con 100  zvočnikov

Konfiguracija sistema možna med delovanjem “ONLINE”, s Windows PC programsko opremo ITEC*NET DESIGN.
To pomeni vse nastavite sistemov ITEC*NET so možne v realnem času, ne da bi morali ponovno zagnati sistem, (re-boot), in vse to iz bilo katere točke v omrežju preko ETHERNET Protokola IEEE802.3, REALTIME/ONLINE Konfiguracija vseh, tudi Audio funkcij kot so EQ, Delay, itd.
. ..

VHODI:

Napajanje 24 VDC



2 redunantna omrežna priklopa



4 x 100V vhode za ojačevalnike



Integriran PILOTTON ojačevalnik



8 digitalni vhodi za naloge krmiljenja



8 analogni meritveni vhodi 0-10V



RS485



2 x NF - IN (Mic-Line)



Micro SD-Card -slot

IZHODI:

4 x NF - OUT



16 x LS-Out  izhod za zvočnike ( 2 x 8 za A/B ali 1 x 16)



8 digitalne izhode



Fault - Rele kontakt

AUDIO LASTNOSTI:

16/24 ali 32 Bit Digital Audio



Sample Rate: 48 ali 96kHz



Nastavljivi časi latence : 0,6/1,3/2,6ms



Dinamika: 103dB



Harmonično popačenja (THD) < 0,005%



Frekvenčni razpon: 20 Hz - 20 kHz (±0,5dB)

PDF LOGO   PDF PROSPEKT DOWNLOAD





SPIDERLINE 16   -   ITEC*NET   Tehnični podatki

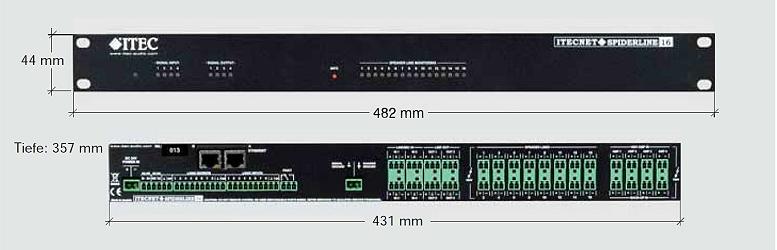

SPIDERLINE 16   MERE   777 X

   MODEL                                            SPIDERLINE 16

   Napajanje

Ekstern, 24 V DC (18 V < U > 32 V)

   Poraba


ca. 500 mA brez Pilottona in brez obremenitve 10 V DC napetosti.
Z aktivnim Pilottonom je na priklopljeno zmogljivost zvočnika do 5 A.

   Mere

482 x 44 x 357 mm (Š x V x G), 19“ / 1HE / 1U

   Teža

8,5 kg

   AUDIO



   Frekvenčni razpon

40 Hz-20 kHz/-1 dB

   Skupno harmonično popačenje THD

<0,005 %   (Audio Out)

   Skupna dinamika

103 dB

   Vhodi

symmetrični; max. ojačitev  -20 dB bis +60 dB

   Fantomsko napajanje

+12V

   Vhodna impedanca

6,6  kOhm

   Izhodi

symmetrični; max. Izhodna raven +15 dB, izhodna impedanca 300 Ohm

   Sound processing



   Na izhod

4-Band parametrični Equalizer ±15 dB, Delay: 0,023 ms-24,5 s,Bandpassfilter: 1.-4.

   Filter kakovosti

Prosto na izbor 0,1 do 70

   Vmesniki



   RS 232/RS 485

9200/19200 baud

   Digitalni vhodi

8 Schmitt-Trigger-vhodi

   Vhodna napetost

Low < 1,6 V / High > 8 V

   Max. Dovoljena napetost

36 V

   Vhodna napetost ( @ 10V )

ca. 0,2 mA @ 12 V, ca. 1 mA @ 24 V

   Digitalni izhodi

8 Open-Collector izhodi

   Max. Dovoljena napetost

36 V

   Max. moč

200 mA na izhod / skupaj 500 mA

   Releji za javljanje napake

En brezpotenčni kontakt

   Max. Napetost/max. moč

48 V AC/DC / 500 mA

   Omrežje

Ethernet 100 Base-TX, IEEE 802.3u

DIGITALNA AVDIO MATRIKA SPIDER 44 SISTEM

V prihodnje bodo varnostni zvočni sistemi nadomestili klasične alarmne sirene. Razlog je preprost.
Le malo ljudjem je znano zaporedje tonov sirene, zato razlika med alarmom in evakuacijo ni jasna.
Ponavadi si je ni mogoče razlagati.
V nasprotju je mogoče z golim besedilom v primeru požara alarmirati zelo natančno,  in evakuirati stavbo.

Večja je stavba, več ljudi prebiva v njej, bolj pomembno je, da namestite sodoben zvočni  varnostni sistem.
Samo z jasnimi navodili stavbe ob požaru ali nesreči lahko ciljno in nadzorovano evakuirate.

.





ITECNET SOUNDS MORE THAN SAFE   777 X

.
