SPIDER 44 - DIGITALNA AVDIO MATRIKA ITEC*NET Kombiniran Break-IN / Break-OUT modul

DIGITALNA AVDIO MATRIKA SPIDER 44

Kombinirani Break-IN/Break-OUT modul v 19 "/ 1U zasnovi, opremljen s 4 analognimi audio vhodi in izhodi,
Control-IO, serijski vmesnik, mrežno povezavo in 24 VDC.

4 analogne AUDIO Vhode
4 analogne AUDIO Izhode
4 Zvočniške linije
8 analognih merilnih vhodov,
8 digitalnih vhodov,
8 digitalnih izhodov,
Večkanalni sistem za obveščanje javnosti na osnovi Etherneta za alarm, evakuacijo,
Za glasbo in Broadcast aplikacije
Simultani prenos do 64 digitalnih avdio kanalov studijske kakovosti (48 kHz/24 bitov) s konstantno zakasnitvijo 1,33 ms
Decentraliziran avdio sistem, brez „single point of failure“
Konfiguracija v realnem času s programsko opremo ITECNET - NETDESIGN:
Konfiguracija sistema je možna med delovanjem sistema!
Prenos zvoka v realnem času: konstantna zakasnitev 4,6 ms analogni vhod/analogni izhod
V omrežju lahko hkrati deluje do 4000 naprav
Do 16.000 izhodnih območij v avdio omrežju
Opcija: 2 GB pomnilniška kartica za alarmna besedila, glasbene datoteke.
Kapaciteta snemanja 256 datotek, skupna dolžina cca 3 ure!
Vgrajen snemalnik v realnem času za zakasnjena obvestila
Nadzor impedance zvočnikov in linije tudi v programskem načinu
AVC: Samodejni nadzor glasnosti
ITECNET aplikacijski vmesnik (TCP/IP) za povezavo s sistemi za upravljanje varnosti
Daljinsko vzdrževanje, daljinski nadzor, različni vmesniki do požarnih alarmnih sistemov
Napajanje z energijo 24 VDC za standardno skladno napajanje z napravami za oskrbo z energijo s certifikatom EN 54-4
Sistem certificiran po EN 54-16

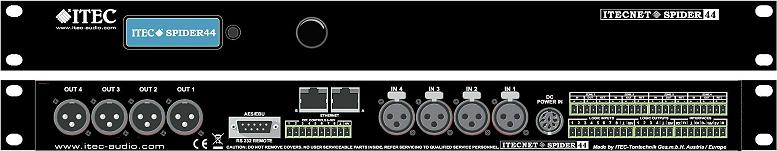

DIGITALNA AVDIO MATRIKA SPIDER 44 SPREDAJ ZADAJ

Kombinirani BREAK IN / BREAK OUT modul v izvedbi 19" / 1 U, opremljen s 4 analognimi avdio vhodi in izhodi, omrežno povezavo in napajanjem 24 VDC.
Druge možnosti povezave: 2 serijski vmesniki (RS232 in RS485) za nadzorne naloge , 8 analognih merilnih vhodov, 8 digitalnih vhodov, 8 digitalnih izhodov, opcijska vtična kartica (modul za zaznavanje linije) za nadzor zvočnikov (4 načine), nadzor linije z modulom EOL za konec linije, vgrajena 2 GB mikro SD flash kartica pomnilniška kartica kot glasovni pomnilnik sporočil.
Konfiguracija sistema možna med delovanjem “ONLINE”, s Windows PC programsko opremo ITEC*NET DESIGN.
To pomeni vse nastavite sistemov ITEC*NET so možne v realnem času, ne da bi morali ponovno zagnati sistem, (re-boot), in vse to iz bilo katere točke v omrežju preko ETHERNET Protokola IEEE802.3, REALTIME/ONLINE Konfiguracija vseh, tudi Audio funkcij kot so EQ, Delay, itd. ..

SPIDER 44 ima vgrajen nadzorovan tekst pomnilnik za alarm besedilo s do 3ur spominskega časa.
Alarm obvestila se krmilijo in sprožijo samodejno preko protipožarnega sistema ali ročno.

Dodatne funkcije: avtomatski regulator glasnosti AVC, DSP funkcije za vse vhode ter izhode, kompresor / limiter, Delay / zamuda do 24,5 sekund (ustreza akustično 8km časovnega zamika), vmesnike TCP/IP, serijski vmesniki do nadzornih sistemov, kazalniki za status, kazalci ključnega pomena sistema so na sprednji strani naprave.

Mreženje ITEC*NET komponent preko standardiziranega in certificiranega omrežnega stikala ITEC SWITCH 4/1
po standardu Ethernet IEEE802. 3u.
Do 4000 naprav je mogoče povezati v enem LAN omrežju.

SPLOŠNO:	Do 64 digitalnih Audio kanalov (default)
	Temelji na Ethernet IEEE802.3 - omrežju z 100MBit/s duplex
	4 analogne Audio vhode in 4 analogne izhode (na XLR/M/F)
	Najnižji latenčni časi zaradi visoko zmogljivih DSPjev.
	Napajanje 24 VDC
	Poraba energije: 15 VA
VMESNIKI:	8 analogni meritveni vhodi 0-10V
	8 digitalni vhodi za krmiljenje
	8 digitalni izhodi za krmiljenje
	2x RS232, 1x RS485
	2x ETHERNET RJ45 priključek
	IR infrardečo krmiljenje
AUDIO LASTNOSTI:	16/24 ali 32 Bit Digital Audio
	Sample Rate: 48 ali 96kHz
	Nastavljivi časi latence : 0,6/1,3/2,6ms
	Dinamika: 103dB
	Harmonično popačenja (THD) < 0,005%
	Frekvenčni razpon: 20 Hz - 20 kHz (±0,5dB)

PDF PROSPEKT DOWNLOAD

SPIDER 44 - ITEC*NET Tehnični podatki

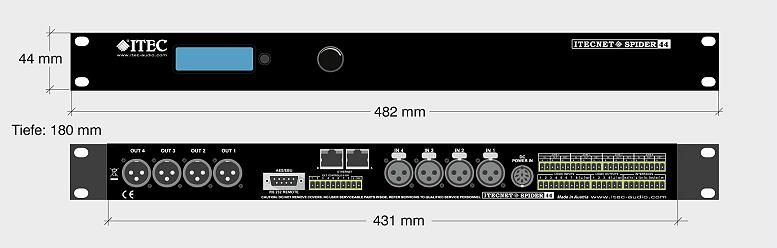

DIGITALNA AVDIO MATRIKA SPIDER 44 MERE

MODEL	SPIDER 44
Napajanje	Ekstern, 24 V DC (18 V < U > 32 V)
Poraba	300 mA (370 mA z spremljanjem / nadzorom linije, brez obremenitve 10 V DC napetosti.
Mere	482 x 44 x 180 mm (Š x V x G), 19“ / 1HE / 1U
Teža	3,1 kg
AUDIO
Frekvenčni razpon	40 Hz-20 kHz/-1 dB
Skupno harmonično popačenje THD	<0,005 %
Skupna dinamika	103 dB
Vhodi	symmetrični; max. ojačitev -20 dB bis +60 dB
Fantomsko napajanje	+12V - opcija +24 V ali +48 V
Vhodna impedanca	6,6 kOhm
Izhodi	symmetrični; max. Izhodna raven +15 dB, izhodna impedanca 300 Ohm
Sound processing
Na izhod	4-Band parametrični Equalizer ±15 dB, Delay: 0,023 ms-24,5 s,Bandpassfilter: 1.-4.
Filter kakovosti	Prosto na izbor 0,1 do 70
Vmesniki
RS 232/RS 485	9200/19200 baud
Digitalni vhodi	8 Schmitt-Trigger-vhodi
Vhodna napetost	Low < 1,6 V / High > 8 V
Max. Dovoljena napetost	18 V
Vhodna napetost ( @ 10V )	ca. 0,2 mA @ 12 V, ca. 1 mA @ 24 V
Digitalni izhodi	8 Open-Collector izhodi
Max. Dovoljena napetost	36 V
Max. moč	200 mA na izhod / skupaj 500 mA
Analogni vhodi za meritve	8 analoge vhode za meritve
Merilni razpon	0 - 10 V DC
Ločljivost	8 Bit
Vhodna napetost ( @ 10V )	cca. 0,2 mA
Releji za javljanje napake	En kontakt bre potenciala
Max. Napetost/max. moč	48 V AC/DC / 500 mA
Omrežje	Ethernet 100 Base-TX, IEEE 802.3u

. DIGITALNA AVDIO MATRIKA SPIDER 44 SISTEM

V prihodnje bodo varnostni zvočni sistemi nadomestili klasične alarmne sirene. Razlog je preprost.
Le malo ljudjem je znano zaporedje tonov sirene, zato razlika med alarmom in evakuacijo ni jasna.
Ponavadi si je ni mogoče razlagati.
V nasprotju je mogoče z golim besedilom v primeru požara alarmirati zelo natančno, in evakuirati stavbo.

Večja je stavba, več ljudi prebiva v njej, bolj pomembno je, da namestite sodoben zvočni varnostni sistem.
Samo z jasnimi navodili stavbe ob požaru ali nesreči lahko ciljno in nadzorovano evakuirate.
